Come funziona una macchina taglio laser CO2?

Principi del taglio laser

Il LASER ad Anidride Carbonica (CO 2 laser) è stato uno dei primi laser a gas. Inventato nel 1964 è ancora molto utilizzato per la realizzazioni di svariati prodotti e attività.

I LASER CO2 producono un fascio di luce infrarossa. Tale Fascio è alimentato dal gas contenuto nel tubo. Questo Gas è costituito principalmente da:

Anidride carbonica (CO2) (circa 10-20%)
Azoto (N 2) (circa 10-20%)
Idrogeno (H 2) e/o lo xeno (Xe) (qualche punto percentuale;. Normalmente utilizzato solo in un tubo sigillato)
Elio (He) (Il resto della miscela di gas)

Le proporzioni specifiche variano a seconda del particolare utilizzo di taglio e di incisione. Le macchine a taglio laser operando nell’infrarosso necessitano di materiali speciali per la loro costruzione. Tipicamente, gli specchi sono argentati, mentre le lenti sono fatti di germanio o seleniuro di zinco.

Le macchine a taglio laser CO2 sono spesso utilizzate in applicazioni industriali per il taglio e la saldatura, mentre i laser con livello di potenza inferiore vengono utilizzati per l’incisione.

MACCHINE TAGLIO LASER C02 – MEDIA POTENZA

per LEGNO, PLASTICA, PLEXIGLAS, METALLO, CARTONE, TESSUTO, GOMMA.

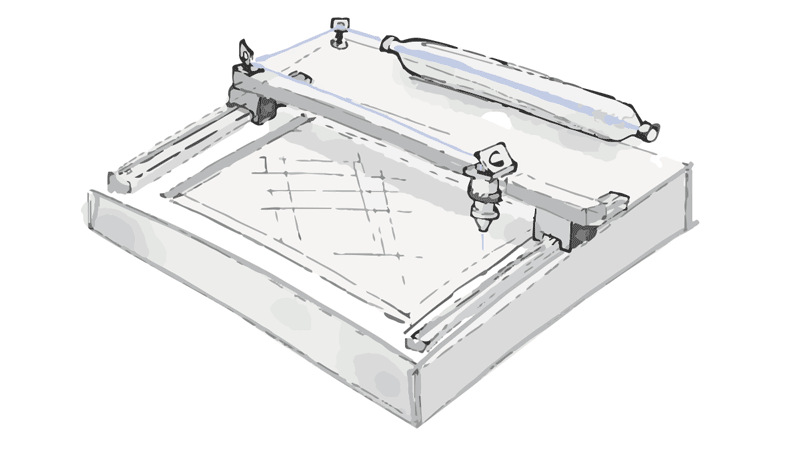

Il taglio al laser CO2 con tecnologia CNC è basato su un sistema di trasmissione del fascio laser dal tubo al materiale attraverso specchi (vedi figura).

La generazione del laser comporta un riscaldamento del tubo che attraverso acqua distillata viene refrigerato. Dal tubo viene generato un fascio che riflettendosi sugli specchi e attraversando una lente giunge sul pannello da tagliare . Per un buon taglio è importantissima la regolazione della distanza tra la lente e il materiale da tagliare nonché un getto di area compressa nel punto di taglio. L’intero processo di taglio e/o incisione avviene in depressione d’aria grazie a delle pompe di aspirazione. La macchina è collegata ad un PC con software dedicato che permette di trasformare vettori in comandi di taglio e/o incisione. Ai vettori vengono assegnati dei settaggi di Potenza e velocità di movimento della “testa laser che variano a seconda dello spessore e natura del materiale.

E’ evidente che maggiore è la potenza del laser , maggiore è lo spessore massimo e il tipo di materiale tagliabile.
